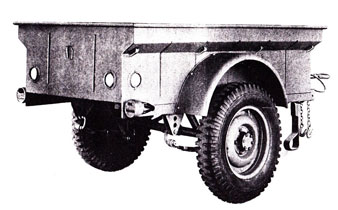

Remorque militaire
Introduction
Constructeur : Transportation Equipement - Type : T 1. - Armée : 1942
Manuel technique : S.N.L. G 529 - Charge utile : 250 kilogrammes
Emploi : transport de matériel divers

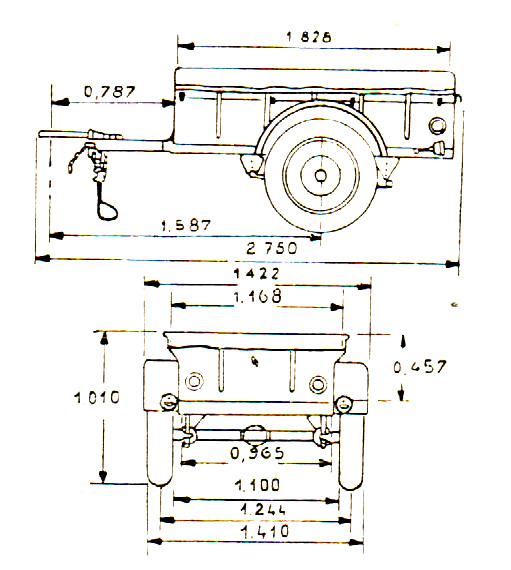

A) Données pour l'embarquement et le stockage
Empattement : 2,032 mètres
Voie : 1,224 mètre
Dimensions hors tout : longueur :
2,750 mètres ; largeur : 1,420 mètre ; hauteur : 1,010 mètre
Poids en kilogrammes : à vide : 260
Poids total : en charge : 714 kilogrammes
Pression sur le sol (en kg/cm2) : à vide : --- ; en charge : ---
Distance entre les bords extérieurs des pneus : 1,410 mètre
Distance entre les bords intérieurs des pneus : 1,100 mètre
B) Données particulières pour le transport par fer
N'engage pas le gabarit
N° du feuillet du carnet de croquis : néant
Indication de la grenade : 1
C) Données pour l'emploi
Garde au sol en charge : sous l'essieu : 0,240 mètre
Hauteur de plancher de caisse : à vide : 0,550 mètre
Dimensions intérieures de la carosserie : longueur : 1,830 mètre ; largeur : 0,940 mètre ; hauteur : 0,460 mètre
Hauteur normale du système d'attelage : 0,620 mètre
Puissance ou type de tracteur nécessaire : Jeep
D) Données techniques
Roues : Nombre au sol : 2
Suspension : ressorts et amortisseurs
Freins : à main
Pneus : Catégorie : --- - Dimension : 600 x 16 - Pression recommandée : 2,500 kilogrammes
Nombre et type de prises de courant : 1
E) Données diverses
Existe également au code E.M.A 2911-10 les remorques françaises Genève et Million Guiet
Nombreux autres constructeurs au code E.M.A 2911-20 (US)
